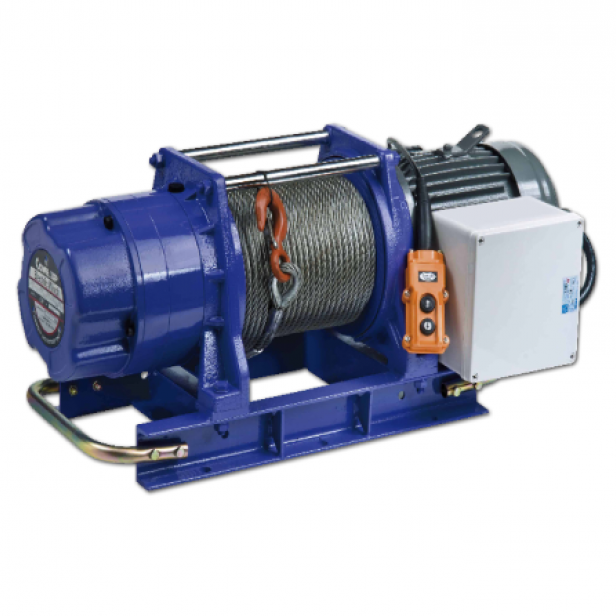

COME UP CWG-500TH | Τριφασικό βαρούλκο με συρματόσχοινο 127 m 500 kg ανύψωση λειτουργίας 380 V

CWG-500TH

• Ο ελαφρύς και συμπαγής σχεδιασμός είναι ιδανικός για εύκολη εγκατάσταση.
•
  Ηλεκτρομαγνητικό φρένο ασφαλείας με ελατήριο.
• Πλανητικά γρανάζια για μέγιστη μηχανική απόδοση.
• Βάσεις ποδιών από χυτό χάλυβα.
• Έσφαιρα ρουλεμάν υψηλής απόδοσης βαρέως τύπου σε όλες τις επιφάνειες κίνησης
• Εσωκλειόμενες φλάντζες τυμπάνου για να μην παγιδευτεί το σχοινί μεταξύ του τυμπάνου και των χυτών στήριξης
• Ο έλεγχος χαμηλής τάσης 24 VAC διατίθεται στάνταρ
• Ο ονομαστικός περιοριστής χωρητικότητας περιορίζει την κινητήρια ισχύ του κινητήρα για να αποτρέψει την υπερφόρτωση του βαρούλκου

TEXNIKA XAΡΑΚΤΗΡΙΣΤΙΚΑ

• Ανυψωτική ικανότητα: 500 kg στο επάνω στρώμα συρματόσχοινου
• Ταχύτητα ανύψωσης: 19 – 34 m/min
• Πηγή ρεύματος: 3 φάση, 380-440V
• Κατηγορία κινητήρα IP54: Επαγωγικός κινητήρας 3,7 kw x 2 πόλων
• Μέγιστο ύψος ανύψωσης: 127 m
• Μέθοδοι πέδησης: Ηλεκτρομαγνητικό φρένο ασφαλείας με ελατήριο
• Συρματόσχοινο: 8 mm x 130 m, 6 x 19, με αντοχή θραύσης 2.970

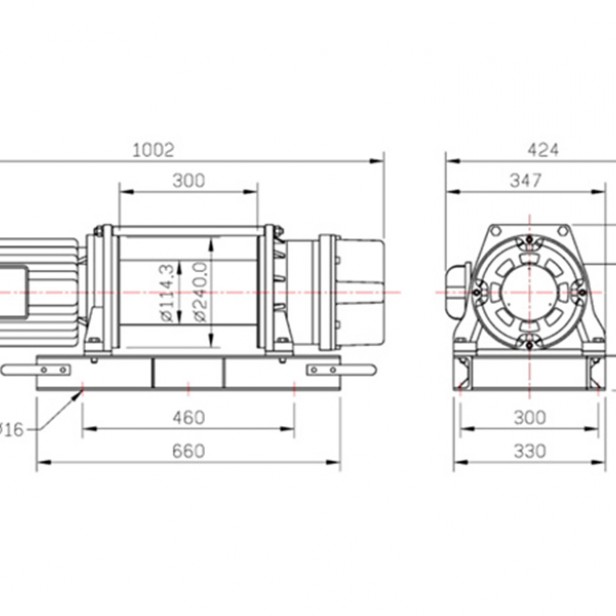

• Μήκος τυμπάνου: 300 mm
• Διάμετρος τυμπάνου: 114,3 χλστ
• Διάμετρος φλάντζας τυμπάνου: 240 mm
• Μοτίβο μπουλονιών στερέωσης: 460 mm x 300 mm

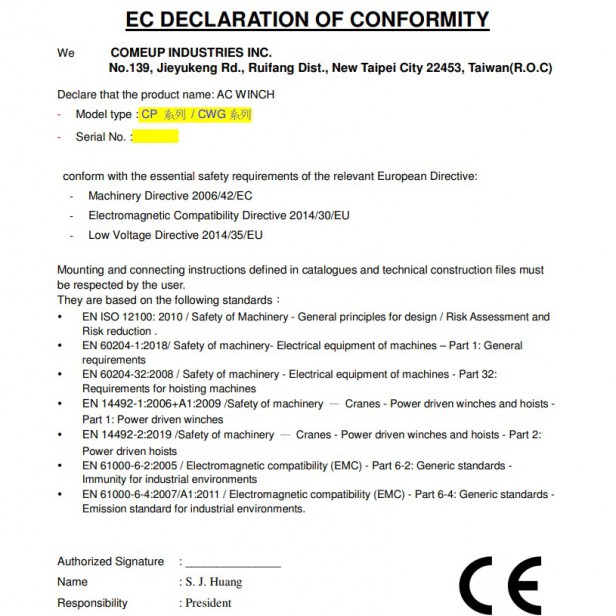

• Συμμορφώνεται με τις απαιτήσεις του EN 14492-1:

* Για εφαρμογή ανύψωσης:

   Ο συντελεστής εργασίας για το πρώτο στρώμα σχοινιού στο τύμπανο πρέπει να είναι τουλάχιστον 5.

   Ο λόγος D/d προς το κέντρο του σχοινιού πρέπει να είναι τουλάχιστον 15 για το τύμπανο.

   Ζητείται διακόπτης με λειτουργίες διακοπής έκτακτης ανάγκης και ορίου.

* Για εφαρμογή έλξης:

   Ο συντελεστής εργασίας για το πρώτο στρώμα σχοινιού στο τύμπανο πρέπει να είναι τουλάχιστον 3.

   Ο λόγος D/d προς το κέντρο του σχοινιού πρέπει να είναι τουλάχιστον 12 για το τύμπανο.

   Ζητείται διακόπτης με λειτουργίες διακοπής έκτακτης ανάγκης και ορίου

Lifting Capacity, Lifting Speed and Rope Capacity:

Note:

1. All rating are based on the top layer. For each layer reduction on the drum pulling capacity is increased by 10%
2. Use a snatch block for double line operation, to increase line pull by approximately 85%
3. The pulling capacities are based on a pulling load and 15% has been allowed for friction (specific applications will vary)

Warning

• The winch is not intended to be used in any manner for the movement or lifting of personnel.
• The rated lifting capacity shown is based on the top rope layer on the drum
• The rope winding on the drum shall remain 5 wraps from the drum


Warranty

• Each new winch is guaranteed against defects in workmanship and material defects for a period of twelve months from date of purchase. WIRE ROPES ARE NOT INCLUDED UNDER WARRANTY.
