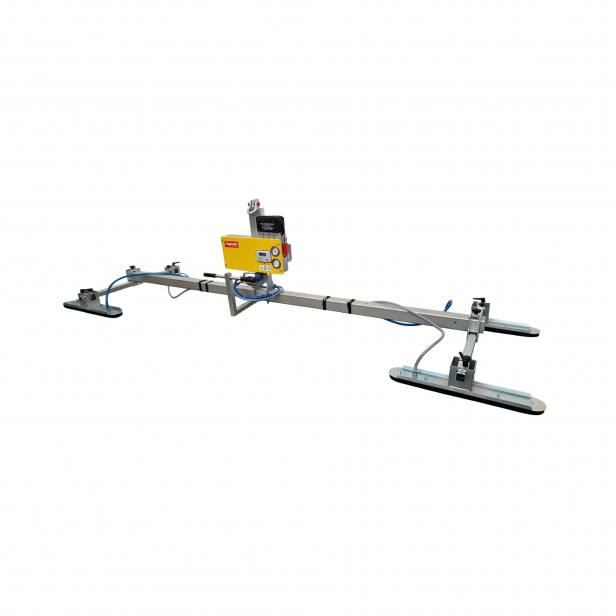

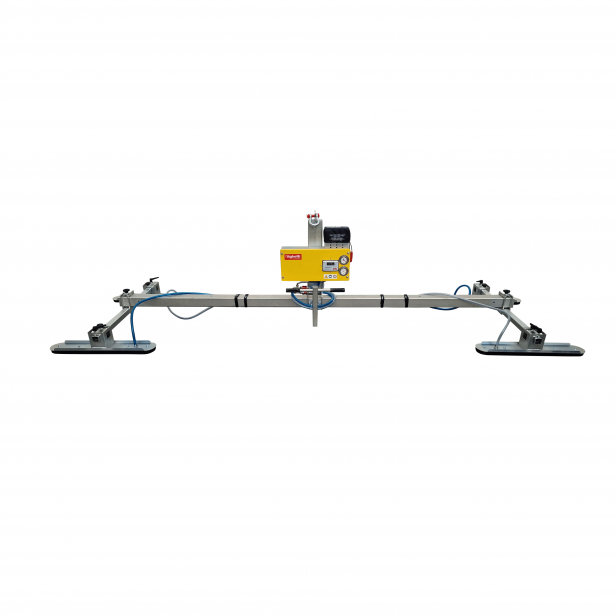

ΒΕΝΤΟΥΖΑ ΑΝΥΨΩΣΗΣ & ΜΕΤΑΦΟΡΑΣ ΠΑΝΕΛ ΜΕ ΜΠΑΤΑΡΙΑ CLF-4 ΕΩΣ 350KG

 CLF-4

Η βεντούζα CLF4 είναι η τέλεια λύση για την τοποθέτηση πάνελ οροφής σάντουιτς. Χάρη στο οριζόντια σταθεροποιημένο πλαίσιο της, επιτρέπει τον χειρισμό του φορτίου μόνο οριζόντια.

Παροχή ηλεκτρικού ρεύματος

Το CLF4 τροφοδοτείται από επαναφορτιζόμενες μπαταρίες που, εάν είναι απαραίτητο, μπορούν εύκολα να αφαιρεθούν και να αντικατασταθούν. Η βεντούζα παρέχεται με φορτιστή μπαταρίας.

Κινήσεις

Η αναρρόφηση και η απελευθέρωση φορτίου ελέγχονται μέσω μιας πρακτικής χειροκίνητης βαλβίδας που βρίσκεται στη λαβή. Το πλαίσιο της βεντούζα  είναι οριζόντια στερεωμένο: αυτό το χαρακτηριστικό το καθιστά ιδανικό για πάνελ οροφής σάντουιτς όπου δεν απαιτείται κλίση.

Πλαίσιο

Η βεντούζα CLF4 είναι εξοπλισμένη με 4 επιθέματα αναρρόφησης, με αποτέλεσμα μέγιστη ικανότητα ανύψωσης 350 κιλών. Οι βεντούζες είναι ειδικά για την ανύψωση και το χειρισμό λείων, μικρο-ραβδώσεων και κυματοειδών πάνελ σάντουιτς. Σε περίπτωση ειδικών πάνελ, όπως κυματιστών και κεραμιδιών πάνελ, είναι δυνατή η εναλλαγή των τυπικών βεντούζες με ειδικές.

Η κεντρική του δέσμη μπορεί να έχει μήκος 2000mm, 3000mm ή 4000mm.

Ασφάλεια

Το CLF4 σέβεται τα υψηλότερα πρότυπα ασφαλείας για την προστασία των εργαζομένων και του φορτίου. Χάρη σε ένα διπλό κύκλωμα κενού, μπορεί να χρησιμοποιηθεί στο εργοτάξιο με πλήρη σεβασμό της ευρωπαϊκής νομοθεσίας EN13155. Επιπλέον, η μονάδα ελέγχου κενού παρακολουθεί συνεχώς τη στάθμη κενού στο κύκλωμα, σηματοδοτώντας τυχόν πιθανούς κινδύνους.

Συστήματα ασφαλείας

• Τα συστήματα ασφαλείας για το φορτίο και για τον χειριστή αποτελούν τη βάση του σχεδιασμού των ανυψωτικών κενού.
• Για μεγιστοποίηση της αξιοπιστίας, οι βεντούζες μας είναι εξοπλισμένες με συστήματα ασφαλείας τελευταίας τεχνολογίας σχεδιασμένα ειδικά.

Παρακάτω παρουσιάζουμε τα κυριότερα.

• Το κράτημα και η απελευθέρωση των πλακών και των πάνελ πραγματοποιείται με την ενεργοποίηση μιας βαλβίδας για το άνοιγμα και το κλείσιμο του κενού. Η λαβή διπλής ενέργειας και ο έλεγχος απελευθέρωσης με ασφάλεια έναντι ακούσιας εκκίνησης μπορεί να εκτελεστεί από μια χειροκίνητη βαλβίδα τοποθετημένη στη δομή ανύψωσης ή μέσω ενός ενσύρματου πάνελ κουμπιού ή ενός ασύρματου τηλεχειριστηρίου.
• Μέσω ενός μετρητή κενού με έγχρωμη κλίμακα εγκατεστημένη στο κύκλωμα κενού, είναι δυνατός ο διαρκής έλεγχος της υποπίεσης που επιτυγχάνεται στο κύκλωμα κενού. Η παρέμβαση του συστήματος ασφαλείας ρυθμίζεται από διακόπτη κενού που είναι τοποθετημένος στη δεξαμενή κενού.
• Μια μεγάλη δεξαμενή κενού, εκτός από την επιτάχυνση πρόσφυσης, σε συνδυασμό με βαλβίδες αντεπιστροφής διασφαλίζει ότι το φορτίο δεν απελευθερώνεται αμέσως μετά την εμφάνιση ξαφνικής διακοπής ρεύματος, διασφαλίζοντας την ασφάλεια του χειριστή και του υλικού που χειρίζεται.
• Τα Vacuum Lifters είναι επίσης εξοπλισμένα με αυτόνομα τροφοδοτούμενο ακουστικό και οπτικό σύστημα συναγερμού που ειδοποιεί τον χειριστή για τυχόν επικίνδυνες καταστάσεις.
• Σε μοντέλα με μπαταρία, η μονάδα ελέγχου παρακολουθεί τη στάθμη κενού, ελέγχει τη σωστή λειτουργία των κύριων εξαρτημάτων και παρακολουθεί τη φόρτιση της μπαταρίας.
• Ο ανυψωτικός μας εξοπλισμός έχει σχεδιαστεί και κατασκευαστεί σε πλήρη συμμόρφωση με την Οδηγία για τα μηχανήματα και τα πρότυπα συστημάτων ασφαλείας.
• Διατίθενται πλήρης με σήμανση CE, Πιστοποιητικό Συμμόρφωσης και Χρήσης και Βιβλιάριο Συντήρησης.
• Τα Righetti Vacuum Lifters έχουν σχεδιαστεί και κατασκευαστεί εξ ολοκλήρου στην Ιταλία.
• Περαιτέρω εγγύηση για την ποιότητα των εξαρτημάτων και τη διαθεσιμότητα ανταλλακτικών.

Μονάδα ελέγχου

• Μονάδα ελέγχου για ανυψωτικά βεντούζες: ένας ενσωματωμένος υπολογιστής για τη διαχείριση του ανυψωτήρα με μεγαλύτερη ασφάλεια.
• Ελέγχει τη λειτουργικότητα των κύριων εξαρτημάτων του ανελκυστήρα και πραγματοποιεί τον αυτοέλεγχο σε περίπτωση βλάβης. Η μονάδα ελέγχου είναι πλήρης με μικροεπεξεργαστές για τον έλεγχο των κυκλωμάτων τροφοδοσίας.
• Παρακολουθεί τη στάθμη κενού του συστήματος, σηματοδοτώντας τυχόν ανωμαλίες με οπτικό και ακουστικό συναγερμό. Το επίπεδο έντασης του ηχητικού συναγερμού μπορεί να ρυθμιστεί ανάλογα με το θόρυβο του περιβάλλοντος εργασίας, έτσι ώστε να είναι πάντα ακουστικό από τον χειριστή.
• Η διακοπή λειτουργίας του ανυψωτικού κενού πραγματοποιείται με κωδικοποιημένη διαδικασία για την αποφυγή ακούσιας διακοπής λειτουργίας και κατά συνέπεια απελευθέρωσης του φορτίου, διασφαλίζοντας έτσι μεγαλύτερη ασφάλεια για τον χειριστή και το φορτίο.
• Διαχειρίζεται και παρακολουθεί τις μπαταρίες και είναι προγραμματισμένο να εξαλείφει τον κίνδυνο πλήρους αποφόρτισης των μπαταριών. Εκτός από την ένδειξη του επιπέδου φόρτισης της μπαταρίας, ο ενσωματωμένος υπολογιστής παρακολουθεί και προστατεύει τις μπαταρίες προειδοποιώντας ξεκάθαρα τον χειριστή για το ελάχιστο επίπεδο φόρτισης με διαδοχικούς συναγερμούς
• Ο ενσωματωμένος εξοικονομητής αυξάνει σημαντικά τη διάρκεια ζωής των μπαταριών.
• Με τη μονάδα ελέγχου νέας γενιάς, η ασφάλεια του Vacuum Lifter και του χειριστή αυξάνεται ακόμη περισσότερο.

Διπλό κύκλωμα κενού

Γιατί είναι σημαντικό το κύκλωμα διπλού κενού;

• Σύμφωνα με το ευρωπαϊκό πρότυπο EN13155, οι ανυψωτές κενού που προορίζονται για χρήση επί τόπου πρέπει να χρησιμοποιούν τη δευτερεύουσα διάταξη λαβής (ζώνες) ή πρέπει να είναι εξοπλισμένοι με διπλό κύκλωμα κενού, που προορίζεται ως διπλό σύστημα με δοχείο κενού και βαλβίδα αντεπιστροφής. Κάθε δεξαμενή κενού πρέπει να συνδέεται με ξεχωριστό σετ βεντούζες.

Γιατί είναι τόσο σημαντικό;

• Επειδή είναι ένα από τα κύρια στοιχεία για τη διατήρηση της υγείας του χειριστή και της ασφάλειας του φορτίου. Κάθε σταυρωτό ζεύγος βεντούζες συνδέεται σε ένα μόνο κύκλωμα κενού, καθιστώντας αποτελεσματικά αυτά τα ζεύγη ανεξάρτητα. Αυτό επιτρέπει, σε περίπτωση δυσλειτουργιών, βλαβών ή πτώσης ισχύος σε ένα κύκλωμα υποπίεσης, να λειτουργεί πάντα το αντίθετο κύκλωμα, διασφαλίζοντας τη συγκράτηση του φορτίου και την ασφάλεια για τον χειριστή (ο οποίος θα έχει έτσι χρόνο να τοποθετήσει με ασφάλεια το φορτίο).
• Οι ανυψωτήρες κενού Righetti που έχουν σχεδιαστεί για χρήση επί τόπου, πληρούν τις ειδικές απαιτήσεις του προτύπου EN13155 και είναι εξοπλισμένοι με διπλό κύκλωμα κενού.
• Κατά συνέπεια, οι ανυψωτήρες κενού Righetti μπορούν να χρησιμοποιηθούν επιτόπου χωρίς περιορισμούς.

 Αφαιρούμενες μπαταρίες

Πώς μπορούν οι ανυψωτικές βεντούζες με αφαιρούμενες μπαταρίες να βοηθήσουν το εργοτάξιό σας;

• Ο εξοπλισμός ανύψωσης των Righetti Vacuum Lifters που τροφοδοτείται με μπαταρία τροφοδοτείται από επαναφορτιζόμενες μπαταρίες που εισάγονται στη δομή του ανυψωτικού.
• Επιλέξαμε αυτή τη λύση για να διευκολύνουμε την εργασία σας: χωρίς να χρειάζεστε καλώδια και καλώδια συνδεδεμένα με τάση, θα έχετε λιγότερα εμπόδια στην περιοχή λειτουργίας σας.

Πώς μπορούν να βοηθήσουν στην εργασία στο εργοτάξιό σας;

– Είναι αποσπώμενες μπαταρίες (μπορούν εύκολα να αντικατασταθούν αν χρειαστεί)

– Επαναφορτίζεται εύκολα με τον ξεχωριστό φορτιστή

– Είναι γρήγορα και με ασφάλεια εναλλάξιμα

– Παρακολουθούν συνεχώς το επίπεδο φόρτισης

• Η εναλλαξιμότητα των μπαταριών προσφέρει τη δυνατότητα να έχετε πάντα διαθέσιμο ένα επιπλέον κιτ φορτισμένων μπαταριών, χρήσιμο σε καταστάσεις έντονης εργασίας, στις οποίες δεν είναι δυνατή η φόρτιση του Vacuum Lifter ή εάν δεν έχει γίνει κατά λάθος.
• Τα μοντέλα που τροφοδοτούνται από αποσπώμενες μπαταρίες παρέχονται με έναν ξεχωριστό φορτιστή μπαταριών 220 V που σας επιτρέπει να φορτίζετε το πρόσθετο κιτ μπαταριών ενώ χρησιμοποιείται η βεντούζα.
• Μέσω της ένδειξης στάθμης μπαταρίας είναι δυνατή η συνεχής παρακολούθηση του διαθέσιμου επιπέδου φόρτισης
• Επαναφορτιζόμενες και αφαιρούμενες μπαταρίες για ανυψωτικά  εργοταξίου

 Άμεση αναρρόφηση του φορτίου για πάνελ σάντουιτς

• Η ταχύτητα και η ασφάλεια είναι δύο βασικά στοιχεία, τόσο στα εργοτάξια όσο και στα περιβάλλοντα παραγωγής.
• Η Righetti Vacuum Lifters ήθελε να σχεδιάσει τους δικούς της ανυψωτήρες κενού για να εγγυηθεί αυτές τις δύο πτυχές. Η άμεση αναρρόφηση του φορτίου πραγματοποιείται χάρη στις ευρύχωρες δεξαμενές προπλήρωσης κενού, στις φαρδιές διόδους των σωλήνων και των εξαρτημάτων: ένα σύστημα αναρρόφησης σχεδιασμένο ειδικά για ανυψωτικά κενού που πρέπει να αναρροφούν το φορτίο με επιφάνειες που δεν είναι απόλυτα λείες. μικρο-ραβδώσεις ή όχι επίπεδο λόγω του μήκους του πάνελ σάντουιτς.
• Το κενό έχει προετοιμαστεί ήδη όταν ο ανυψωτήρας είναι ενεργοποιημένος, προγεμίζοντας πλήρως τις δεξαμενές κενού και εξασφαλίζοντας σταθερό κενό, με φόρτιση πάντα στο υψηλότερο επίπεδο. Όταν ενεργοποιηθεί η αναρρόφηση, δεν χρειάζεται να περιμένουμε τη δημιουργία του κενού, αλλά το τελευταίο μπαίνει αμέσως στο κύκλωμα, φτάνει αμέσως στις βεντούζες και εγγυάται γρήγορο και ασφαλές κράτημα.
• Για περαιτέρω διευκόλυνση της διαδικασίας, οι ανυψωτές είναι εξοπλισμένοι με αρθρωτές πλάκες, οι οποίες, χάρη στον εσωτερικό μηχανισμό άρθρωσης, μπορούν να προσαρμοστούν στην κλίση των πάνελ σάντουιτς, διευκολύνοντας το κράτημα.

Ειδικά τακάκια για πάνελ σάντουιτς

• Οι ανυψωτήρες κενού για την τοποθέτηση πάνελ σάντουιτς διαθέτουν ειδικές βεντούζες κατάλληλες για την ανύψωση και το χειρισμό των μονωμένων πάνελ
• Το σχήμα των μαξιλαριών κενού επιτρέπει επίσης το κράτημα των rib τραπεζοειδών πάνελ και οι ειδικές φλάντζες τους εγγυώνται γρήγορη πρόσφυση όχι μόνο σε λείες επιφάνειες αλλά και σε πάνελ με μικρο-ραβδώσεις.
• Επιπλέον, μια συγκεκριμένη μικροσκοπική κίνηση των μαξιλαριών κενού διευκολύνει σημαντικά την αναρρόφηση των πάνελ, η οποία επίσης απλοποιείται από ένα συγκεκριμένο κύκλωμα κενού που κάνει ευκολότερη και ταχύτερη την αναρρόφηση.
• Για συγκεκριμένα πάνελ, όπως κυματοειδές πάνελ σάντουιτς, πλακάκια οροφής ή άλλα συγκεκριμένα προφίλ, διατίθενται συγκεκριμένες λύσεις.

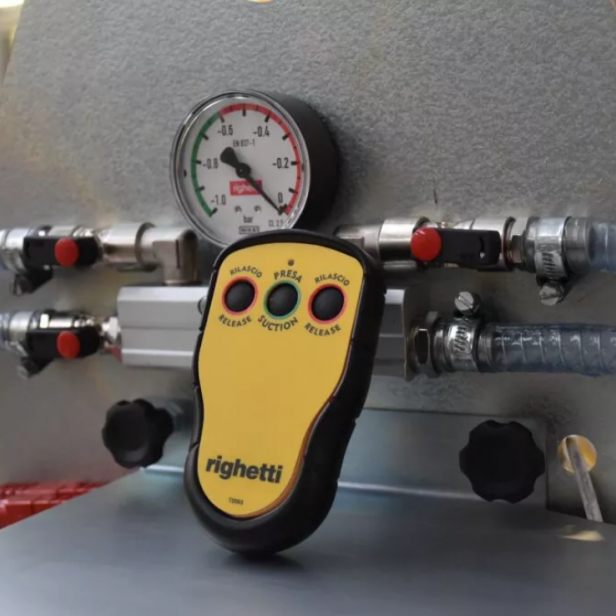

Ασύρματο χειριστήριο

Ο ασύρματος έλεγχος, εναλλακτικά των χειροκίνητων χειριστηρίων διατίθεται προαιρετικά.

Ο ραδιοελεγχόμενος εξοπλισμός των ανυψωτικών κενού Righetti επιτρέπει την απομακρυσμένη λειτουργία των ανυψωτικών κενού, με το πρακτικό ασύρματο χειριστήριο. Είναι μια ιδιαίτερα κατάλληλη λύση για ραδιοελεγχόμενους ανυψωτές που χρησιμοποιούνται σε εργοτάξια και για εκείνες τις καταστάσεις εργασίας στις οποίες το φορτίο είναι ιδιαίτερα δύσκολο να φτάσει και είναι πιο πρακτικό και γρήγορο να ενεργοποιήσετε την απελευθέρωση του φορτίου σε απόσταση.
