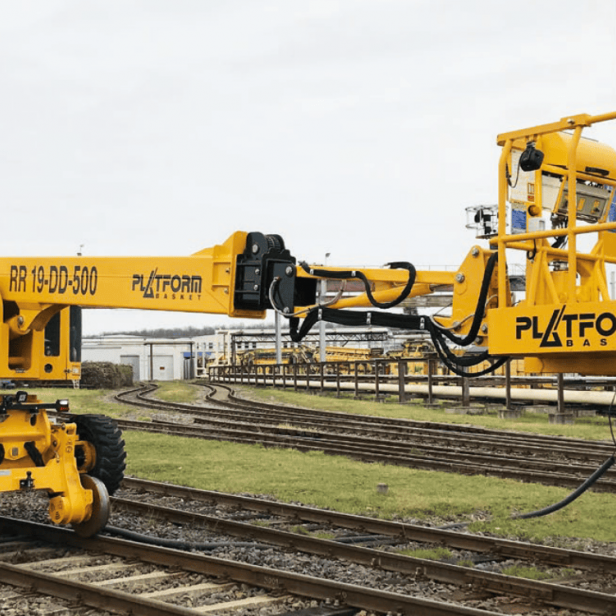

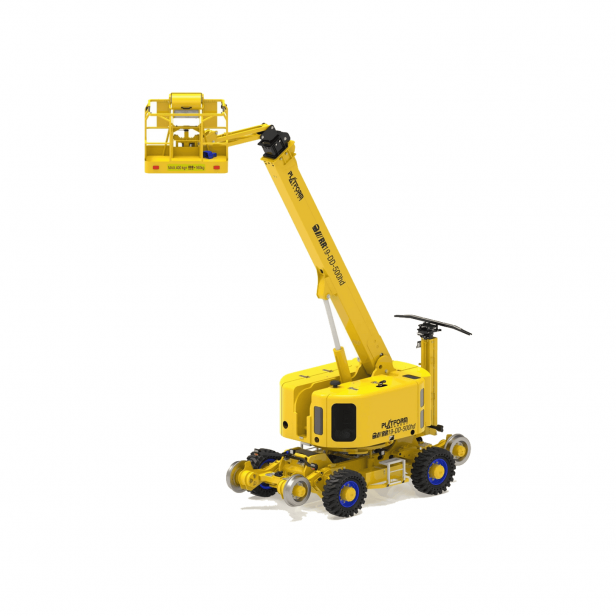

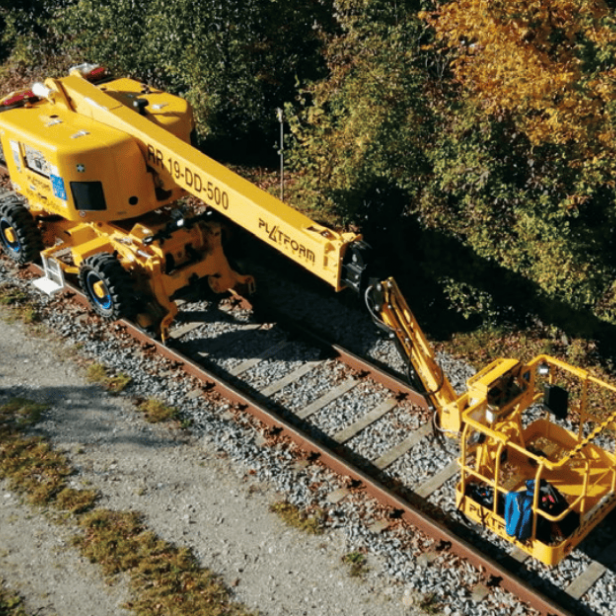

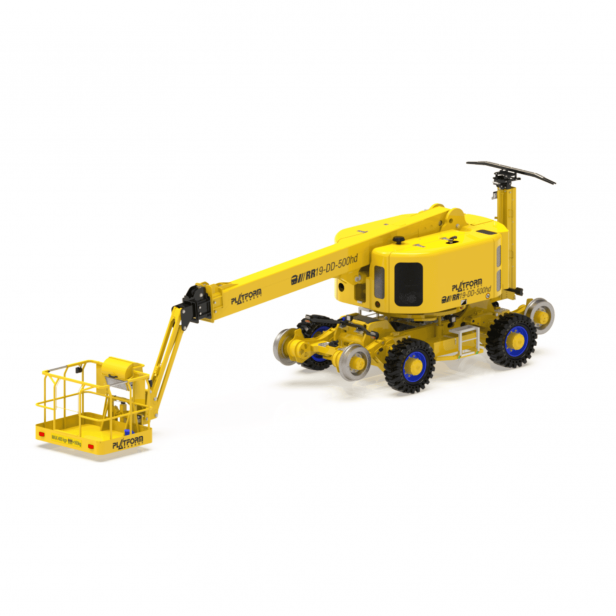

Platform Basket RR 19/500 | Αυτοκινούμενο αρθρωτό καλαθοφόρο συντήρησης σιδηροδρόμων για ασφαλή εργασία σε ράγες με ανυψωτική ικανότητα έως 19 m και ικανότητα φόρτωσης 500 kg, ιδανικό για ηλεκτροκίνηση, σηματοδότηση και συντήρηση υποδομών

RR19/500
Αρθρωτό ανυψωτικό βραχίονα για συντήρηση σιδηροδρόμων και επιθεώρηση σιδηροδρομικών δικτύων από την Platform Basket
Η Platform Basket, ιδρυθείσα το 2005, προσφέρει αξιόπιστα ανυψωτικά για σιδηροδρομικές εφαρμογές, εξοπλισμένα με προηγμένα συστήματα κίνησης και λειτουργίας πάνω σε σιδηροτροχιές.

Ισχυρό, ευέλικτο και ασφαλές, με ύψος εργασίας έως 19 μέτρα.

• Εύκολη μεταφορά στο εργοτάξιο

• Συμπαγής κατασκευή με υψηλή φέρουσα ικανότητα καλαθιού

• Αυτοεπιπεδούμενη λειτουργία σε σιδηροδρομικές γραμμές, με αντιστάθμιση εγκάρσιας κλίσης (CANT) έως 200 mm

• Υψηλή ταχύτητα μετακίνησης έως 19 km/h (έως 5 km/h με εκτεταμένους βραχίονες)

• Εύκολη πρόσβαση στις γραμμές μέσω τεσσάρων διευθυνόμενων τροχών με ελαστικά

• Υψηλή ευελιξία και πληθώρα εξοπλισμών, όπως υδραυλική γεννήτρια, βοηθητικός κινητήρας, μετρητικός παντογράφος, πολλαπλά όργανα μέτρησης, απομακρυσμένη διάγνωση και γεωεντοπισμός

• Τηλεσκοπικός βραχίονας χωρίς εξωτερικά τοποθετημένες γραμμές ή σωληνώσεις

• Ταλαντευόμενος σιδηροδρομικός άξονας και προς τις δύο κατευθύνσεις κίνησης

Το μοντέλο αυτό αποτελεί τον «μεγαλύτερο αδελφό» του RR14/400, διατηρώντας τα βασικά του χαρακτηριστικά, όπως κινητήρα EURO V, βοηθητικό κινητήρα και ανεξάρτητη υδροστατική μετάδοση. Παράλληλα, προσφέρει αυξημένη φέρουσα ικανότητα και μεγαλύτερο ύψος εργασίας σε σχέση με το μικρότερο μοντέλο.

Είναι ιδανικό για εργασίες σε ύψη άνω των 14 μέτρων.

Ο τηλεσκοπικός βραχίονας εξασφαλίζει εξαιρετική ακαμψία και υψηλό επίπεδο ασφάλειας κατά την εργασία, ενώ το καλάθι τριών ατόμων διαθέτει αυξημένη φέρουσα ικανότητα έως 500 kg. Στις προηγμένες τεχνολογικές λύσεις περιλαμβάνεται ο κύριος τηλεσκοπικός βραχίονας χωρίς εξωτερικά καλώδια ή σωληνώσεις.

Η τετρακίνηση με τέσσερις διευθυνόμενους τροχούς με ελαστικά, σε συνδυασμό με τέσσερις κινητήριους σιδηροδρομικούς τροχούς, προσφέρει εξαιρετική ικανότητα υπέρβασης εμποδίων και άριστη απόδοση σε εκτός δρόμου συνθήκες.

Αυτόματη οριζοντίωση

Δυνατότητα εργασίας σε γραμμές με εγκάρσια κλίση έως 200 mm, με αυτόματη οριζοντίωση του πύργου και όλων των εναέριων τμημάτων, ώστε η θέση εργασίας να παραμένει πάντα απόλυτα επίπεδη.

Περιστροφή

±180°, με μηχανικούς περιορισμούς και ηλεκτρικούς αισθητήρες, καθώς και ένδειξη στο καλάθι.

Κινητήρας

Η πλατφόρμα είναι εξοπλισμένη με κινητήρα ισχύος 55 kW, ο οποίος πληροί τις αυστηρές προδιαγραφές εκπομπών EU Stage V, χάρη στο φίλτρο σωματιδίων (DPF) στο σύστημα εξαγωγής.

Γραμμές εντός του βραχίονα

Εσωτερικό σύστημα καθοδήγησης στον τηλεσκοπικό βραχίονα επιτρέπει την εσωτερική τοποθέτηση τόσο του υδραυλικού κυλίνδρου όσο και των σωληνώσεων και καλωδίων, προστατεύοντας κρίσιμα εξαρτήματα από κρούσεις και εξωτερικές φθορές.

Κάμερα οδήγησης

Για βελτίωση της ορατότητας του χειριστή, διατίθεται προαιρετικά σύστημα κάμερας και οθόνης, το οποίο παρέχει εικόνα από την πλευρά απέναντι από το καλάθι και διευκολύνει την ευθυγράμμιση κατά την είσοδο της πλατφόρμας στις γραμμές.

Ισοδυναμική προστασία

Όλες οι πλατφόρμες είναι εξοπλισμένες με καλώδια χαλκού μεγάλης διατομής, μειώνοντας την ηλεκτρική αντίσταση μεταξύ καλαθιού και σιδηροδρομικών τροχών, σε πλήρη συμμόρφωση με τους σιδηροδρομικούς κανονισμούς όλων των χωρών.

Κάθισμα χειριστή

Κατόπιν αιτήματος, μπορεί να τοποθετηθεί αναδιπλούμενο κάθισμα για τον χειριστή, προσφέροντας αυξημένη άνεση κατά τις μεγάλες μετακινήσεις.

RR19/500

• Μέγιστο ύψος εργασίας (στατικό): 19 m


• Ύψος εργασίας κατά την κίνηση (δυναμικό): 11,5 m


• Μέγιστη πλευρική εμβέλεια (στατική): 12,6 m


• Γωνία περιστροφής (μηχανική ρύθμιση): 180° + 180°


• Περιστροφή καλαθιού: 90° + 90°


• Μήκος σε θέση μεταφοράς: 9,60 m


• Ελάχιστο πλάτος σε θέση μεταφοράς: 2,40 m


• Ελάχιστο ύψος σε θέση μεταφοράς: 2,70 m (Οδική χρήση) – 3,00 m (Σιδηροδρομική χρήση)


• Βάρος: 19.500 kg


• Μέγιστη ταχύτητα μετακίνησης σε λειτουργία μεταφοράς πάνω σε σιδηροτροχιές: 15 km/h (Rail)


• Μέγιστη ταχύτητα μετακίνησης σε λειτουργία εργασίας πάνω σε σιδηροτροχιές: 5 km/h (Rail)


• Μέγιστη ταχύτητα μετακίνησης σε λειτουργία μεταφοράς πάνω σε τροχούς: 5 km/h (Road)


• Μέγιστη ταχύτητα μετακίνησης σε λειτουργία εργασίας πάνω σε τροχούς: 2 km/h (Road)


• Ελάχιστη ακτίνα στροφής (σιδηροδρομική χρήση): < 40 m


• Μέγιστη επιτρεπόμενη εγκάρσια κλίση (CANT): 200 mm


• Ισχύς κύριου κινητήρα: 55,9 kW (76 Hp) – κινητήρας προδιαγραφών Euro V


• Ωφέλιμο φορτίο καλαθιού (SWL): 500 kg


• Μέγιστη επιτρεπόμενη ταχύτητα ανέμου: 45 km/h
